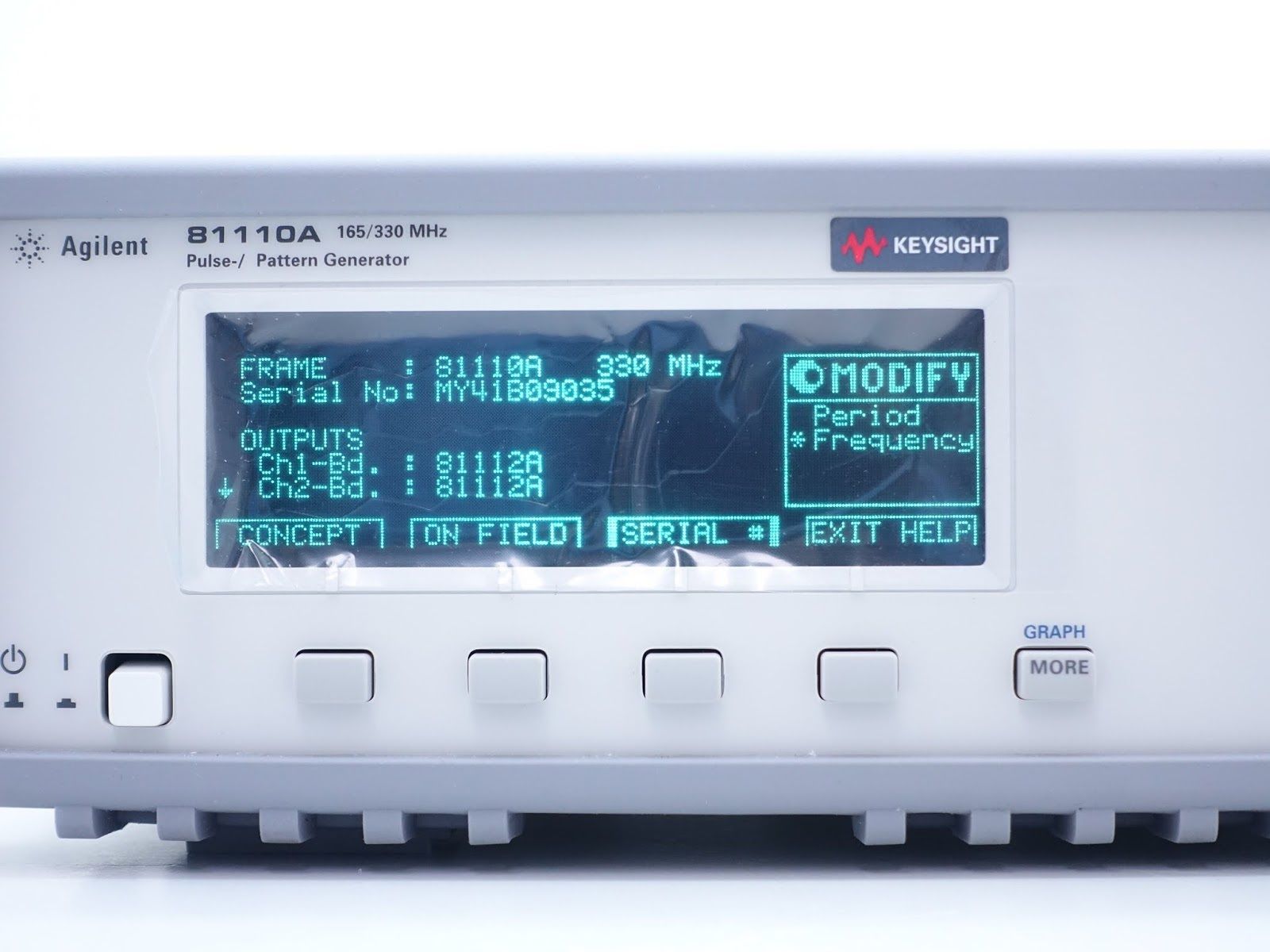

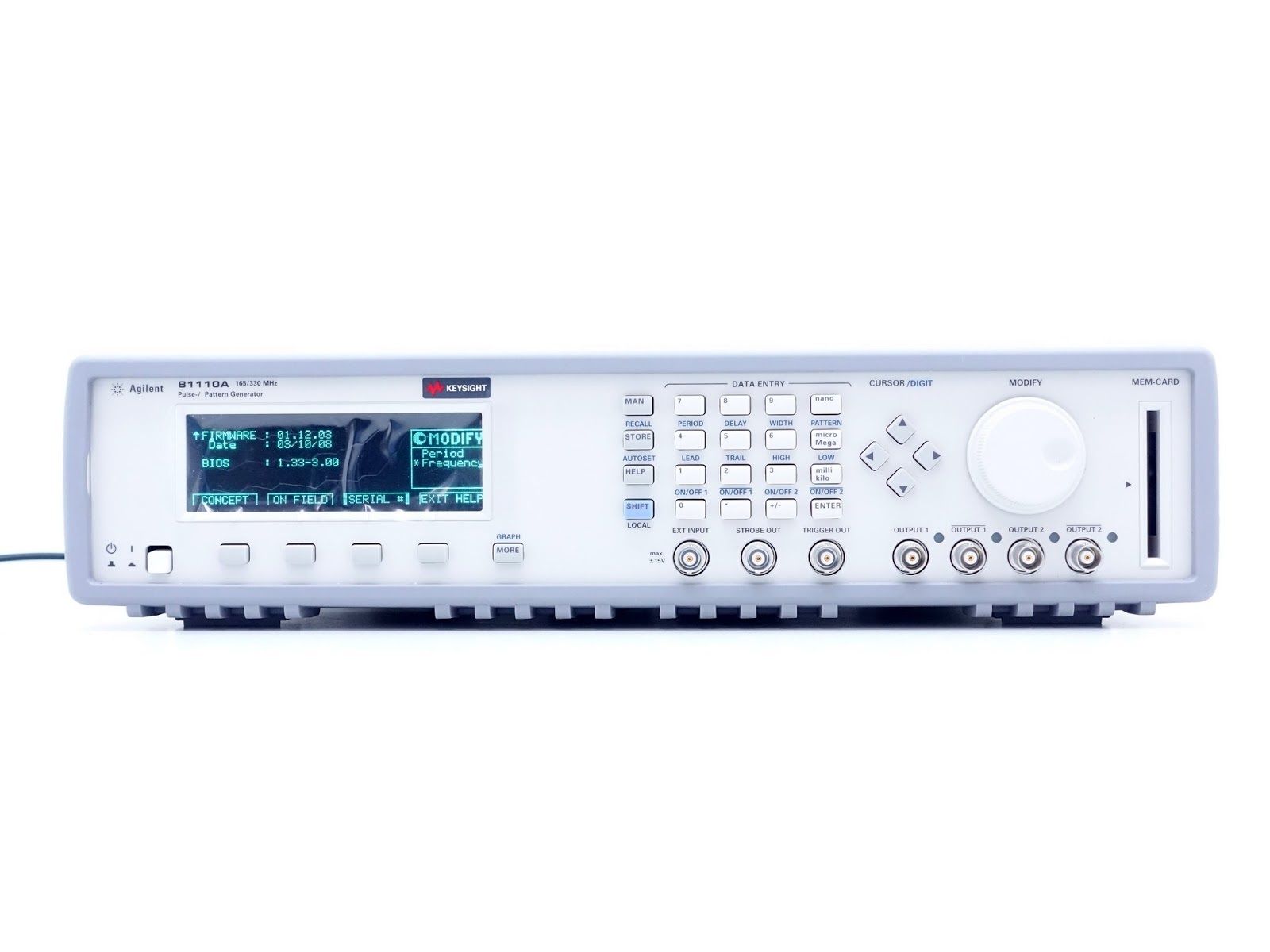

描述
带有1或2个Keysight 81111A输出?？椋ǖネǖ阑蛩ǖ溃┑腒eysight 81110A是165 MHz的脉冲码型发生器，可替代工业标准的Keysight 8110A，它只占用较小的内存，即可提供增强的性能。相对于Keysight 81104A，81110A可提供与之相同的特性，并且具有更宽的频率范围。在非PLL模式下的延迟、脉冲宽度以及重复率也更精确 （3%量级，经自校准为0.5%）。
而带有1或2个Keysight 81112A输出模块（单通道或双通道）的Keysight 81110A是330 MHz的脉冲码型发生器?？裳≡?00ps或1.6ns的跳变沿，以代替可变的跳变。源阻抗为50欧姆，可在50欧姆上提供高达3.8Vpp的电压。该?？椴恢С帜诓客ǖ老嗉庸δ堋?/p>
请注意，输出?？?1111A和81112A不能在单台81110A上结合使用！
如欲了解详细信息，请点击 81100系列技术规范。
提示：
Keysight 81110A 165/330 MHz 单通道或双通道脉冲发生器、码型发生器需要1个或2个如下通道：
- Keysight 81112A 330MHz,3.8V,50Ω
- Keysight 81111A 165MHz,10V,50Ω
Keysight 81100 系列的功能特性：
- 单/双通道脉冲/码型发生器
- Keysight 81112A 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm
- 165 MHz, 10 V, 50 Ohm 至 50 Ohm (81111A) 或
- 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm (81112A)
- 可选择触发或 PLL 操作
- 可选择脉冲或突发或码型模式
- 提高时序精度的自校准
- BNC 输出：单端 (81111A) 或差分 (81112A)
- 要求1和或2个输出?？?81111A 或
- 要求1和或2个输出模块 81112A
- 用易于使用的 Keysight 8110A 型图形用户界面进行公共操作
- 公共程序：所有 81100 与 8110A 使用同样的 GPIB/SCPI 命令
- 100% 形态及装配兼容性
- 前向兼容性
主要特性与技术指标
- Single-/dual-channel pulse pattern generator
- 165 MHz, 10 V, 50 Ω into 50 Ω (81111A) OR
- 330 MHz, 3.8 V, 50 Ω into 50 Ω (81112A)
- Triggerable / PLL operation selectable
- Pulse / burst / pattern modes selectable
- Self-cal for improved timing accuracy
- BNC outputs: single-ended (81111A) // differential (81112A)
| 1CN018A |
Handle Kit 88.1mm H (2U) - Two Front Handles
|
| 1CP011A |
Rackmount Flange and Handle Kit 88.1mm H (2U) - Two Brackets and Front Handles
|
